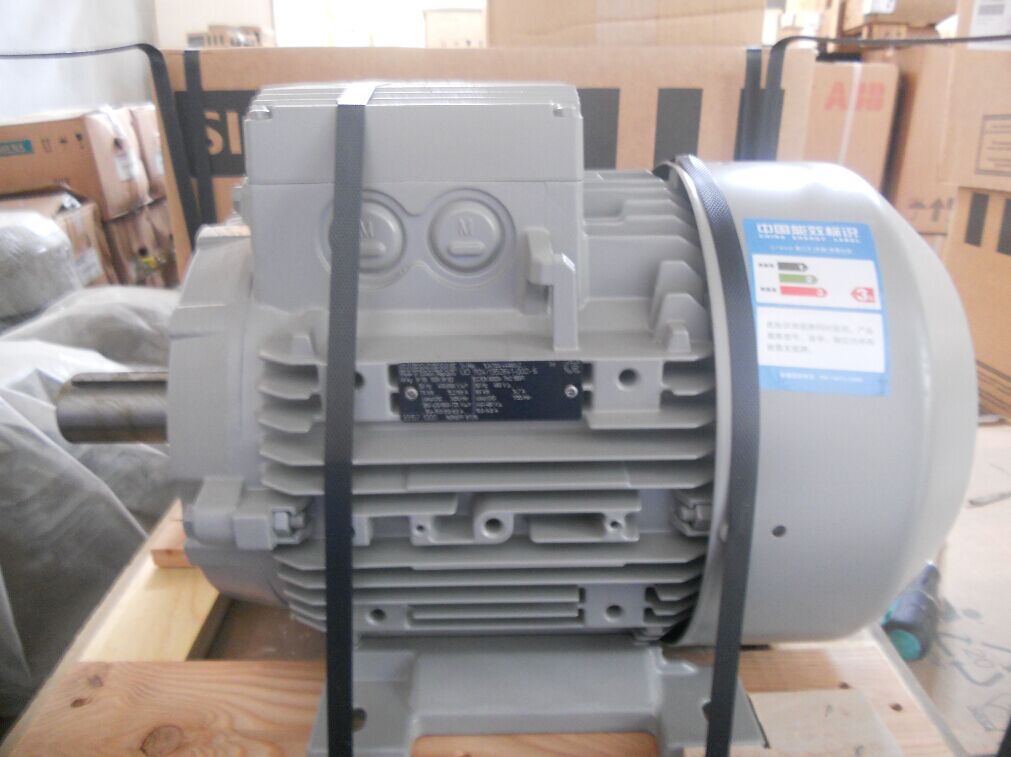

产品名称: 进口1LA7/1LA9系列

发布日期: 2015-05-08

点击数: 2757

二维码:

简述: 西门子公司生产的节能电动机位列CEMEP效率等级“EFF1”和“EFF2”的顶级。 额定频率为50Hz的电动机符合IEC34-2标准的要求。 EFF1(高效电动机) EFF2(效率增强型电动机)

产品详情

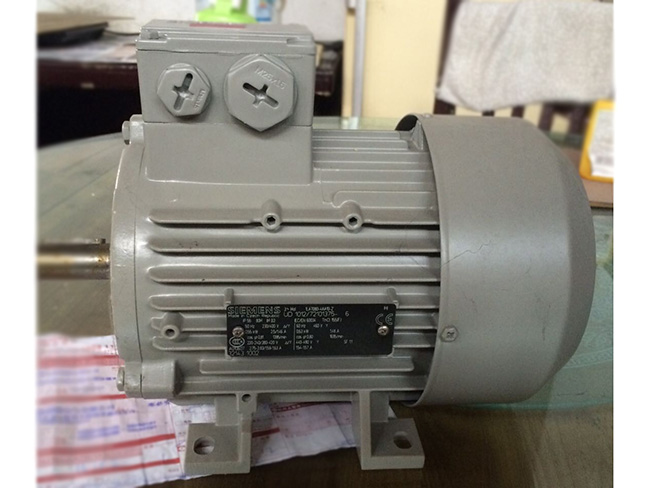

1LA7系列


产品说明:

效率增强型电机
1、标准与技术数据
  所有西门子电机都是按照以下标准制造:IEC 60 034/IEC 60 038
                    IEC 60 072/IEC 60 085 DIN EN 60 034
                    DIN IEC 60 038/DIN 42 925/DIN VDE 0530

2、电气数据
·电压和频率
  额定电压:230V 400V 690V  允许电压偏差+10% -10%  频率:50Hz
·额定输出
  额定输出是指电源电压频率为50Hz,冷却介质温度(CT)为40℃,设备安装地点的海拔在1000m以下的情况下,连续工作可以允许的输出。
·大气环境的温度
  所有电机可用在大气温度为-20℃至+40℃的环境下,可用的负载系数为1.1。根据DIN EN 60 034标准的要求,各种电机都是在额定电压和频率下能够承受   1.5倍额定电流,持续时间2分钟的条件进行设计的。
·绝缘
  所有的电机都是按照F级绝缘进行制造的,电机的使用条件是B级绝缘,额定输出和额定电源压。
  电机具有适应热带条件下使用的绝缘,使用的绝缘材料是DURIGNIT IR2000(能够承受变频器输出的IR)。绝缘系统包括:高强漆包线,用不含溶剂的    浸渍树脂粘合在一起的绝缘材料板。这样的绝缘系统保证电机具有很高的机械和电气强度,以及很好的可用性和很长的使用寿命。采用这样标准的绝缘系统以后,电机适用于变流器馈电的场合,不加任何限制条件的情况下,额定电压可达500V,电压上升时间ts>0.1ms。这样的使用条件相当于F级绝缘和额定输出的情况。

3、机械数据
·安装结构型式
  标准功率范围的电机有以下基本形式可以选用:IM B3,IM B5,IM B14;而 且它们可以在以下的安装位置上运行;IM B6,IM B7,IM B8,IM V5,IM V6,IM V1或IM V18和IM V19(通用的结构型式) 以底脚方式安装的机座号为180及以上的电机采用墙上方式安装时,建议您在 电机的底脚装设加强筋。对于轴伸向下的所有结构型式的电机,建议您采用 “带有顶罩”的结构设计。
·防护等级
  根据DIN EN 60 034-5标准(防止触及电机内部的带电部件和转动部件,避免 灰尘的有害沉积,防止任何方向的水滴溅射),所有电机都按照IP55防护等 级进行设计。它们可以用于含尘的或潮湿的环境中。 机座号为225M以上的电机装有冷凝水排出孔,并附有塑料塞子。 安装时轴伸向上的所有型式的电机必须具有防止水流沿着轴向流入电机的措 施。
·轴承
  当电机与负载直接偶合,不带任何附加的轴负载时,结构型式为水平安装的 电机常规轴承的寿命至少是40,000小时。机座号在250以下的电机的轴承是预加润滑干油的。机座号为280及以上的电 机在供货时带有可定期加入干油润滑的轴承,并且根据DIN 3404标准的要求 装有平板式干油油嘴(M10*1)。机座号在132及以下的1LA7电机没有定位轴承。机座号为160至315的所有电机 都在非传动侧一端装有定位轴承,而在传动侧一端安装浮置的轴承。
·噪音等级
  电机运行噪音的等级是按照EN 21 680-1标准,在寂静的房间里以额定功率运 行的情况下进行测量的。 噪音数值是指距离电机表面1米的球面上测出的分贝数。噪音的数值相应于50 Hz的运行速度,允许误差为+3dB-3dB。
·面漆
  1LA7电机的标准供货形式是采用专用的面漆(气候类别-全世界)。1LG电机 供货时采用标准面漆(气候类别-温带)。所有电机都可以采用任意的常规 涂料喷涂。在用户未指定颜色时,电机以色彩RAL 7030作为喷涂的标准。
