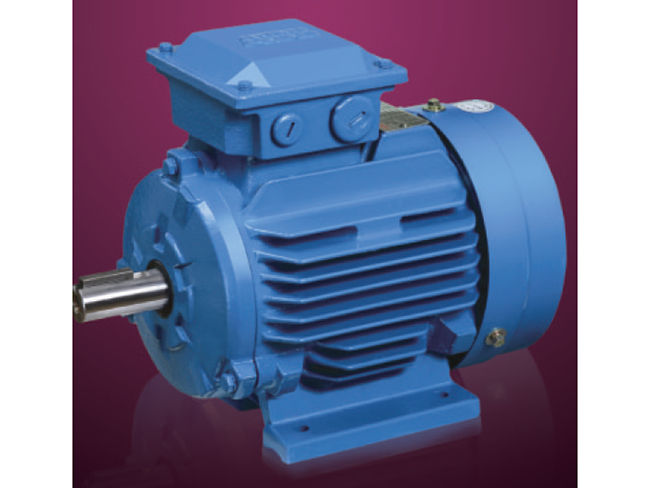

产品名称: ABB电机M2QA系列

发布日期: 2015-05-08

点击数: 6153

二维码:

简述:

产品详情

M2QA标准电机简介

普通电机(M2QA)
1.技术特性
        M2QA三相异步电动机是ABB公司设计的2000款系列产品中的基本系列,
符合欧共体||级效率标准。电机的设计与制造符合IEC 60034、IEC 60072、
DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA 系列电机
具有较好的电气与机械性能。
高效率
1.1KW-90KW 2P 4P电机在S1工作制下,M2QA系列达到CEMEP-EU的II级
效率标准,具有较好的节能效果。
宽电压设计
高至690V且可应用于50Hz和60Hz电网。
可靠的绕组
采用进口最新技术的绝缘材料,可达到F级绝缘(B级-80K温升),确
保了绕组的较长的寿命。
强抗腐蚀保护
电机经过抗环境腐蚀设计能够保持较长寿命。
轴承具有较高承载能力
配置深沟槽滚球轴承使得电机寿命大大延长。71-250mm中心高的铸铁
电机配备终生免维护轴承,280-355mm的电机作为标准配置装有注油孔。
低噪音水平
        通过优化电磁及电气设计,改善冷却系统,及结构优化保证M2QA系
列总体较低噪音水平。
额外的绕组保护
        根据客户要求可加装PTC热敏电阻,热敏开关和防冷凝加热带等绕组
保护附件。
2.机械设计
        全封闭自扇冷设计,IP55防护等级及重负载设计,同时采用强抗腐蚀
铸铁材料使得M2QA系列电机可以适应各种环境。电机的机械结构非常坚
固,280-355mm中心高的电机标准配置排水孔及塞子。
        灵活的引出线方向。电机接线盒的安装方式可在电机顶部、左侧 、右
侧,接线盒自身可旋转安装,71-132机座的接线盒可旋转4*90方向。160 及
以上机座接线盒可旋转2*180方向。
        电机针对不同环境及应用要求有多种可选配置,如更高的防护等级,
绝缘水平,防尘保护,密封圈,防雨装置等等。
3.型号说明
M2QA 112 M 2 A
M2QA--型号标记 112--机座号(以转轴中心高mm表示)
M--机座长度 2--极数 A--铁芯长度
使用条件
①.海拔不超过1000m
②.环境空气温度随季节而变化,但不超过+40℃
③.电压、频率及工作方式
工作电压:220-240V 380-420V 440-480V 660-690V
④.额定频率:50/60Hz
⑤.工作方式:连续(S1)
⑥.绝缘等级:F
4.轴承型号 (NSK轴承) (可选SKF轴承)
标准轴承型号 电缆接口
中心高 极数 D-end N-end mm
71M 2,4,6 6202-VVC3 6202-VVC3 2-M16*1.5
80M 2,4,6 6204-DDUC3 6204-DDUC3 2-M25*1.5
90S 2,4,6 6205-DDUC3 6205-DDUC3 2-M25*1.5
90L 2,4,6 6205-DDUC3 6205-DDUC3 2-M25*1.5
100L 2,4,6,8 6206-DDUC3 6206-DDUC3 2-M32*1.5
112M 2,4,6,8 6207-DDUC3 6206-DDUC3 2-M32*1.5
132S 2,4,6,8 6208-DDUC3 6207-DDUC3 2-M32*1.5
132M 2,4,6,8 6208-DDUC3 6207-DDUC3 2-M32*1.5
160M 2,4,6,8 6309-ZZC3 6209-ZZC3 2-M40*1.5
160L 2,4,6,8 6309-ZZC3 6209-ZZC3 2-M40*1.5
180M 2,4,6,8 6310-ZZC3 6210-ZZC3 2-M40*1.5
180L 2,4,6,8 6310-ZZC3 6210-ZZC3 2-M40*1.5
200L 2,4,6,8 6312-ZZC3 6212-ZZC3 2-M50*1.5
225S 4,6,8 6313-ZZC3 6213-ZZC3 2-M50*1.5
225M 2 6313-ZZC3 6213-ZZC3 2-M50*1.5
225M 4,6,8 6313-ZZC3 6213-ZZC3 2-M50*1.5
250M 2 6314/C3 6214/C3 2-M63*1.5
250M 4,6,8 6314/C3 6214/C3 2-M63*1.5
280S 2 6316/C4 6316/C4 2-M63*1.5
280S 4,6,8 6316/C3 6316/C3 2-M63*1.5
280M 2 6316/C4 6316/C4 2-M63*1.5
280M 4,6,8 6316/C3 6316/C3 2-M63*1.5
315S 2 6316/C4 6316/C4 2-M63*1.5
315S 4,6,8 6319/C3 6319/C3 2-M63*1.5
315M 2 6316/C4 6316/C4 2-M63*1.5
315M 4,6,8 6319/C3 6319/C3 2-M63*1.5
315L 2 6316/C4 6316/C4 2-M63*1.5
315L 4,6,8 6319/C3 6319/C3 2-M63*1.5
355M 2 6319M/C4 6319M/C4 2-M63*1.5
355M 4,6,8 6322/C3 6319/C3 2-M63*1.5
355L 2 6319M/C4 6319M/C4 2-M63*1.5
355L 4,6,8 6322/C3 6319/C3 2-M63*1.5
5.电压与性能
        M2QA系列电机采用(3KW及以下功率电机220-240V/380-420V,4KW及以上
功率电机380-420V/660-690V,△/Y)宽电压设计,电机在各种电压工 况下的效率、
功率因数及转速略有变化。
        如用户需要特定工作电压可按特殊要求供应。

        务需先通知,ABB电机保留对设计技术规格的修改权
6.订货须知
        订货时请详细说明电机型号、功率、极数、电压、频率、接法、安装
结构形式等。选型时,应根据负载和其他使用要求对照样本选用。
        如有特殊要求,如左出线、右出线、双出轴、其他绝缘等级可作为特
要求订货。
7.M2QA电机产品代码
A B C D E F
M2QA 100L2A M2QA 10 1 5 10 - A D C
1-4 5-6 7 8-10 11 12 13 14
A 电机类型
B 电机尺寸
C 产品代码
D 安装形式代码
E 电压和频率代码
F 产地代码
(C,D,E,F)代码定义
1-4位置
M2QA=铸铁全封闭自扇冷鼠笼电机
5-6位置
IEC框号
07=71 10=100 16=160 22=225 31=315
08=80 11=112 18=180 25=250 35=355
09=90 13=132 20=200 28=280
7位置
转速(极数)
1=2极 3=6极 5=10极 7=>12极 9=多速
2=4极 4=8极 6=12极 8=双速
8-10位置
编号
11位置
破折号
12位置
安装形式
A=底脚安装,接线盒顶置
R=底脚安装,接线盒右置(从驱动端看D-end)
L=底脚安装,接线盒左置
B=大法兰安装
C=小法兰安装(71-112)
H=底脚和法兰安装
S=底脚和法兰安装,接线盒右置
T=底脚和法兰安装,接线盒左置
J=底脚和法兰安装(小法兰)
13位置
电压和频率代码
A=380VY50Hz B=380V△50Hz
D=380-420V△50Hz/440-480V△60Hz/660-690VY50Hz
E=500V△50Hz/575V△60Hz
F=500VY50Hz/575VY60Hz
H=415V△50Hz
S=220-240V△50Hz/380-420VY50Hz/440-480VY60Hz
T=660V△50Hz
U=690V△50Hz
X=690V以下其它电压,频率及接法
14位置
产地代码
